樹脂的選用將影響廣東玻璃鋼罐的質(zhì)量及如何檢測樹脂含量
作者：hengke來源：河北華盛節(jié)能設備有限公司時間：
2021-06-04 08:39 訪問量：
次
描述：目前廣東玻璃鋼罐用的比較多的防腐蝕樹脂主要有雙酚A型不飽和樹脂、氯化不飽和樹脂和環(huán)氧乙烯基酯樹脂。環(huán)氧乙烯基酯樹脂是國際上世紀 80 年代以來公認的高度耐腐蝕樹脂，是由甲基丙烯酸與環(huán)氧樹脂反應而成。結合了環(huán)氧樹脂的優(yōu)良耐熱、機械和化學性能及UPR樹脂的優(yōu)良工藝性能，用于生產(chǎn)涂料和內(nèi)襯、玻璃鋼罐、管道、泵等。
樹脂的選用將影響廣東玻璃鋼罐的質(zhì)量：
一款質(zhì)優(yōu)價廉的廣東玻璃鋼罐是每個用戶都想擁有的，那么你知不知道樹脂種類將影響玻璃鋼罐的質(zhì)量。這是因為樹脂對其強度起主要作用，尤其是抗壓、彎曲、改變、剪切強度更為顯著。下面讓我們一起來看一下常用的樹脂有哪些種類？
目前國內(nèi)用的比較多的防腐蝕樹脂主要有雙酚A型不飽和樹脂、氯化不飽和樹脂和環(huán)氧乙烯基酯樹脂。
1、雙酚A型不飽和聚酯樹脂：具有良好的耐酸、一定的耐堿性和較好的綜合機械性能和耐溫性，應用于玻璃鋼罐的管道基體。
2、氯化不飽和聚酯樹脂：是以 HET 酸為主要原料合成的不飽和鹵代的聚酯樹脂，它們具有優(yōu)良的耐腐蝕性能，同時又具有良好的阻燃性。特別適合用于制造耐高溫、耐含氯化學介質(zhì)或耐強氧化環(huán)境的設備，如煙囪內(nèi)襯，煙道氣導管，鉻電鍍槽，浸酸槽和氯氣管線。
3、環(huán)氧乙烯基酯樹脂：它是國際上紀 80 年代以來公認的高度耐腐蝕樹脂，是由甲基丙烯酸與環(huán)氧樹脂反應而成。結合了環(huán)氧樹脂的優(yōu)良耐熱、機械和化學性能及UPR樹脂的優(yōu)良工藝性能，用于生產(chǎn)涂料和內(nèi)襯、玻璃鋼罐、管道、泵等。
由于樹脂種類不同，在玻璃鋼罐的加工過程中用在的部位也不同，所以廠家在選用樹脂的時候一定要注意樹脂的使用。
檢測廣東玻璃鋼罐中樹脂含量的實驗步驟：

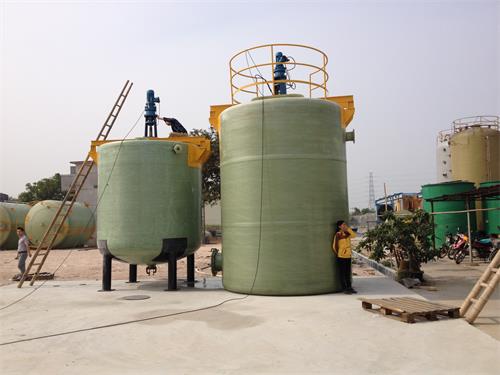

廣東玻璃鋼罐是玻璃鋼制品中的一種，其主要是以玻璃纖維為增強劑，樹脂為粘合劑通過微電腦控制機器纏繞制造而成的新型復合材料，其具有抗腐蝕，高強度，質(zhì)量輕，壽命長等特點。現(xiàn)在有很多人說，玻璃鋼儲罐中含有樹脂的成分，但是并不知道含量是多少。那么下面小編教大家檢測玻璃鋼儲罐中樹脂含量的實驗步驟。
（1）試樣制備按總則的規(guī)定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度；當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。
（2）試樣外觀檢查按總則規(guī)定。
（3）試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內(nèi)冷卻至室溫；
（4）在600±20℃茂福爐內(nèi)加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。
（5）制備好的試樣放在坩堝中進行稱重，精確到0.1mg；
（6）把盛有試樣的坩堝放入茂福爐內(nèi)進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環(huán)氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。
（7）把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內(nèi)冷卻進行稱重精確到0.1mg。
（8）重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。
以上就是檢測廣東玻璃鋼罐中樹脂含量的試驗步驟，希望能夠對大家有所幫助。
塑料儲罐,防腐儲罐
