玻璃鋼儲(chǔ)存罐
作者：hengke來(lái)源：河北華盛節(jié)能設(shè)備有限公司時(shí)間：2020-11-20 05:05 訪(fǎng)問(wèn)量：次
描述：玻璃鋼儲(chǔ)存罐固化劑又稱(chēng)引發(fā)劑，是樹(shù)脂配方中不可缺少的組成部分，對(duì)樹(shù)脂性能有很大影響。不同樹(shù)脂的固化體系不同。即使相同的樹(shù)脂在不同的環(huán)境中使用，固化劑的添加量也不同。使用前需進(jìn)行充分的試驗(yàn)，使用前可對(duì)配方進(jìn)行校正。玻璃鋼中使用的不飽和聚酯樹(shù)脂和乙烯基酯樹(shù)脂溶解在乙烯基單體中。

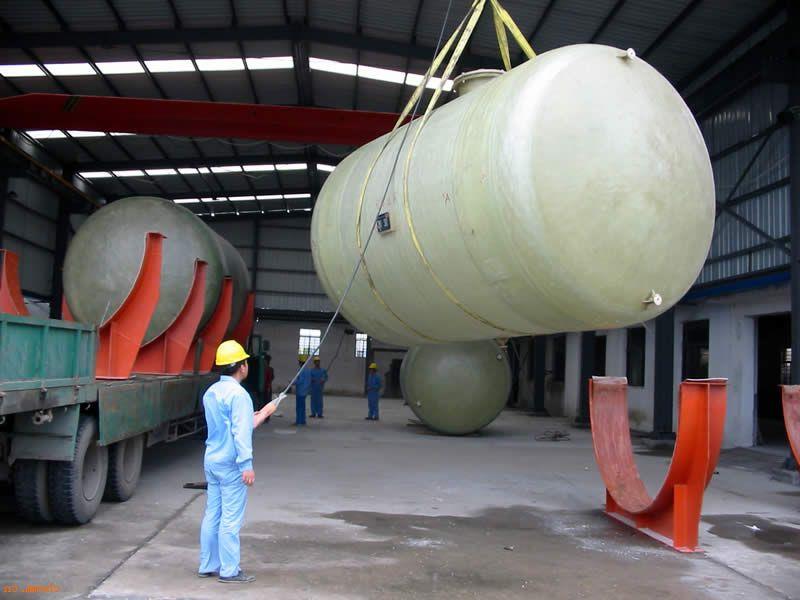

玻璃鋼儲(chǔ)存罐
玻璃鋼儲(chǔ)存罐為了使樹(shù)脂按工藝要求固化，提高樹(shù)脂的理化性能或固化物的阻燃、抗靜電、耐磨等性能，對(duì)固化劑、引發(fā)劑、促進(jìn)劑、阻燃劑、脫模劑、低收縮等添加劑進(jìn)行了研究。通常在樹(shù)脂配方中加入試劑。
1。玻璃鋼儲(chǔ)存罐固化劑又稱(chēng)引發(fā)劑，是樹(shù)脂配方中不可缺少的組成部分，對(duì)樹(shù)脂性能有很大影響。
不同樹(shù)脂的固化體系不同。即使相同的樹(shù)脂在不同的環(huán)境中使用，固化劑的添加量也不同。
使用前需進(jìn)行充分的試驗(yàn)，使用前可對(duì)配方進(jìn)行校正。玻璃鋼中使用的不飽和聚酯樹(shù)脂和乙烯基酯樹(shù)脂溶解在乙烯基單體中。
它們被引發(fā)劑分解產(chǎn)生的自由基聚合。有兩種常見(jiàn)的引發(fā)劑，有機(jī)過(guò)氧化物和偶氮化合物。過(guò)氧化物中活性O(shè)-O-含量越高，在相同條件下分解產(chǎn)生的自由基越多。
所選固化劑與樹(shù)脂的反應(yīng)性相匹配，且樹(shù)脂具有很強(qiáng)的反應(yīng)性。所選引發(fā)劑具有高反應(yīng)性和弱反應(yīng)性。所選引發(fā)劑反應(yīng)性低，避免了自由基在固化后期產(chǎn)生較快而缺乏引發(fā)劑。
配制的膠必須保證補(bǔ)強(qiáng)材料的有效浸漬。膠的貯存時(shí)間為適用期，不同配方的適用期不同。根據(jù)產(chǎn)品的溫度，可分為
三種固化類(lèi)型：低溫、中溫和高溫。
必須選擇適合溫度范圍的氧化物。在中溫固化范圍內(nèi)，纏繞成型法的固化時(shí)間為30-60分鐘，使用時(shí)間大于2-3天。
樹(shù)脂的固化速度與引發(fā)劑的活性、引發(fā)劑的加入量和成型溫度有關(guān)。引發(fā)劑用量一般為1%-2%。當(dāng)確定成型溫度時(shí)，可以理解引發(fā)劑的活性與固化時(shí)間的關(guān)系，從而可以在峰值溫度下計(jì)算固化時(shí)間。
選擇引發(fā)劑時(shí)，必須考慮填料、顏料和其他添加劑對(duì)固化過(guò)程的影響。有些填料可以促進(jìn)固化過(guò)程，縮短貯存期，有些填料則可以延緩貯存期，特別是顏料對(duì)引發(fā)劑有很大影響，如炭黑對(duì)過(guò)氧化苯甲酸叔丁酯引發(fā)樹(shù)脂，貯存時(shí)間僅為3小時(shí)，減少到不能使用的程度。2。
目前，用催化劑固化不飽和聚酯樹(shù)脂的有機(jī)過(guò)氧化物的臨界溫度在60度以上。當(dāng)室溫下需要固化溫度時(shí)，這些有機(jī)過(guò)氧化物不能滿(mǎn)足要求。我們必須設(shè)法降低過(guò)氧化物的臨界溫度。
當(dāng)有機(jī)過(guò)氧化物被叔胺固化時(shí)，在較低的溫度下會(huì)產(chǎn)生自由基。在選擇促進(jìn)劑時(shí)，應(yīng)注意選擇活性好、用量少、凝膠時(shí)間快的促進(jìn)劑，并選用放熱峰合適、毒性小的促進(jìn)劑。
塑料儲(chǔ)罐,防腐儲(chǔ)罐
){kind=logo}
